Telegestion alumbrado publico Minos-System Presentación comercial
Minos System

Telegestión luminarias, ahorro energético, servicios integrados de utilidad pública y seguridad para ciudades inteligentes: Minos System es el sistema que cambia radicalmente la gestión y el uso de la red de alumbrado público y exterior.

Una nueva red inteligente...

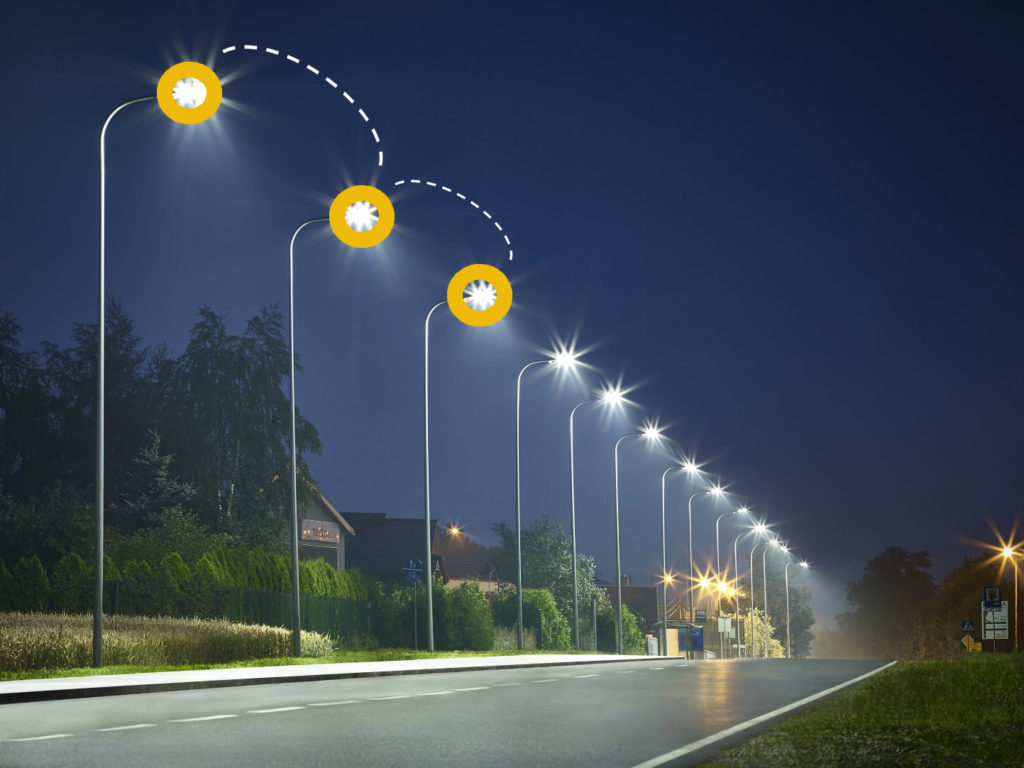

Telecontol hasta la luminaria

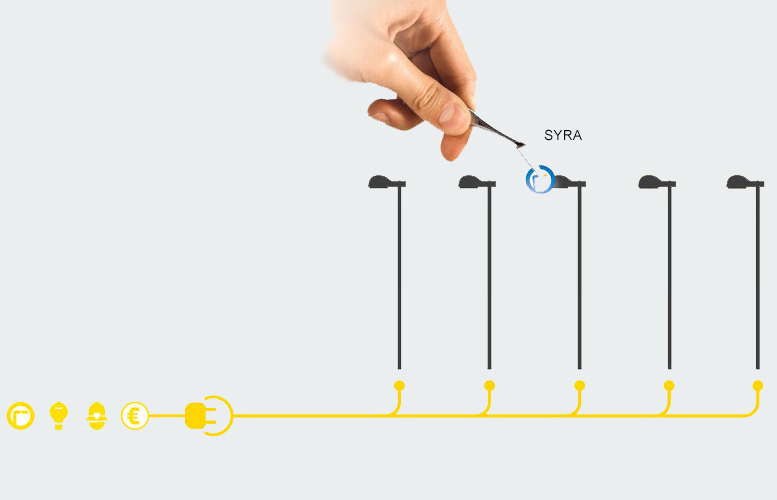

Gracias a la instalación del módulo Syra en serie con la linea de alimentación, Minos System monitorea constantemente cada punto de luz de la instalación de alumbrado.

De este modo, es posible monitorear el funcionamiento de cada luminaria durante las 24horas, y así detectar incidencias o averías de forma detallada.

Ventajas de la comunicación PowerLine (PLC)

Elijgiendo la tecnología PLC (power line communication), Minos System comunica bidireccionamente con cada luminaria existente en la red eléctrica, sin tener que añadir cableado costoso. El sistema puede así decidir de forma flexible, en qué zona y a qué hora enviar comandos al punto de luz para encender, apagar o reducir el flujo luminoso, así como recibir información sobre el estado de la lámpara. El uso de esta tecnología tiene varias ventajas, como por ejemplo:

  • conexión siempre presente y rápida;
  • baja sensibilidad a perturbaciones externas;
  • conectar mas de 1.000 dispositivos a un solo concentrador;
  • sin contaminación electromagnética, presente en caso de instalaciones radio;
  • la posibilidad de llegar a sitios aislados equipados con suministro eléctrico, donde la instalación de otras tecnologías es difícil;
  • comunicar fácilmente en pasos subterráneos y cascos antiguos con calles estrechas y muchas esquinas

Respetuosos con el medio ambiente

Al ahorrar energía y programar intervenciones de mantenimiento, limita el consumo de combustibles fósiles, lo que ayuda a reducir las emisiones de gases de efecto invernadero a la atmósfera.

Con el aviso inmediato de la avería, también se eliminan los posibles residuos emitidos al aire por las lámparas.

También permite reducir la contaminación lumínica gracias a la capacidad de decidir cuándo encender, apagar o reducir el flujo luminoso de cada punto de luz.

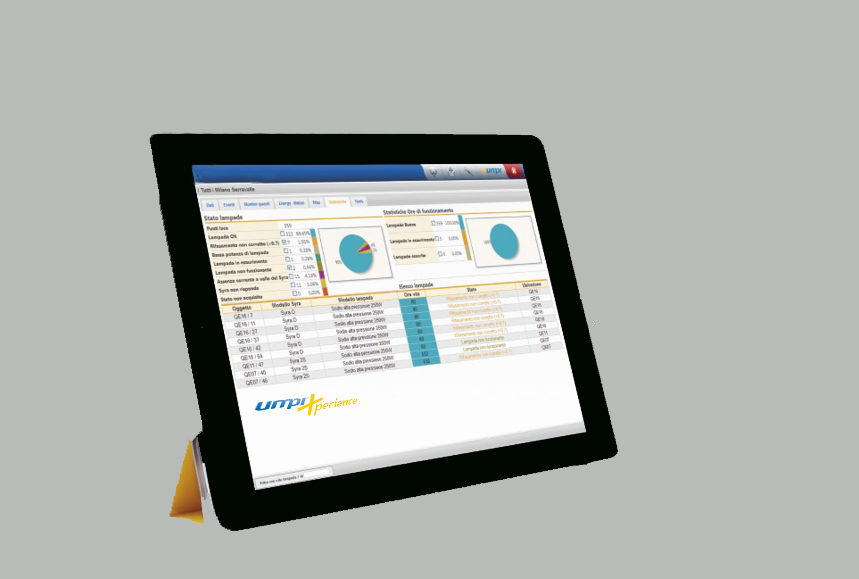

Con Umpi X-perience todo bajo "telecontrol"

Minos System puede controlar y gestionar la red de iluminación con facilidad y comodidad. El software MinosX, ha sido diseñado para ofrecer todas las ventajas del de utilizarse por web, con un uso muy intuitivo y fál de los dispositivos.

Con un sólo clik y estés donde estés tienes la posibilidad de ver el estado de los sistemas y controlar de forma remota cada punto de luz con la máxima seguridad.

Máxima seguridad y compatibilidad

Minos System responde eficazmente a todos los requisitos de seguridad y compatibilidad con la realidad técnica existente. Todos los dispositivos de control de cuadro y lámparas están hechos para garantizar la inmunidad a los agentes atmosféricos y resistir las temperaturas de entornos desierticos. Los módulos del sistema son totalmente compatibles con cuadros eléctricos y lámparas de todo tipo, potencias y marcas.

Cualquier falla o manipulación de los dispositivos del sistema Minos no altera el sistema de iluminación que continúa funcionando regularmente.

Extrema versatilidad

Ciudades, estaciones de ferrocarril, carreteras, aeropuertos, puertos, aparcamientos, instalaciones deportivas.

Donde hay una red de alumbrado y un punto de luz, Minos System puede generar ahorros, eficiencia y nuevos servicios asegurando, en cualquier área de aplicación, la máxima compatibilidad con la realidad técnica existente.


Telegestion alumbrado publico Minos-System
Minos System

Minos-System es uno de los sistemas más avanzados para la telegestión y control de las luminarias de alumbrado público, pensado y diseñado para una gestión inteligente de la ciudad, habiendo la posibilidad de intregrar mas servicios SmartCity

Objetivo: Poder optimizar y gestionar desde tu mano cualquier instalación de alumbrado público en toda su extensión, pudiendo decidir cómo, dónde y cuándo encender, apagar y reducir el flujo luminoso de cada punto de luz. Además nos permite conocer las averías y consumos tanto de cada punto de luz como del armario eléctrico.

Minos-System es un sistema diseñado para que su instalación sea muy fácil y sin necesidad de realizar cambios en la infraestructura del alumbrado existente. Se adapta a todo tipo de equipos del mercado, siendo plenamente compatible y flexible.

Permite generar ahorros energéticos de entre el 30% y 50% anual y ahorros en la gestión del mantenimiento de entre el 25% y 35% anual.

Minos-System es la solución ideal para ahorrar en energía y en mantenimiento, reducir la contaminación lumínica y atmosférica, y todo ello garantizando la eficiencia y la calidad del servicio.

El sistema es ampliable a otros servicios SmartCity de interés para la gestión municipal, como video vigilancia y seguridad ciudadana,control contaminación, despliegue red wifi, carga de vehículos eléctricos, control de tráfico, comunicación e información municipal y todo ello sin necesidad de aumentar la infraestructura y aprovechando, si está en buen estado, la misma red de alumbrado utilizándola como red de comunicaciones.

La tecnología Minos-System incluye servicios para la telegestión del alumbrado público. Para cada punto de luz se ultiliza el módulo SYRA, instalado dentro o fuera la luminaria, puede comunicarse por los mismos cables eléctricos por tecnología PowerLine con protocolo UMPI.

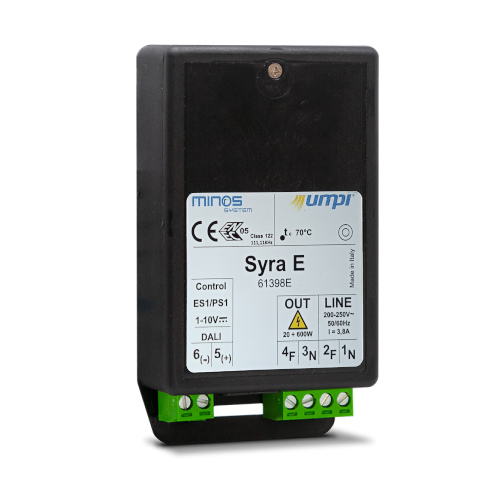

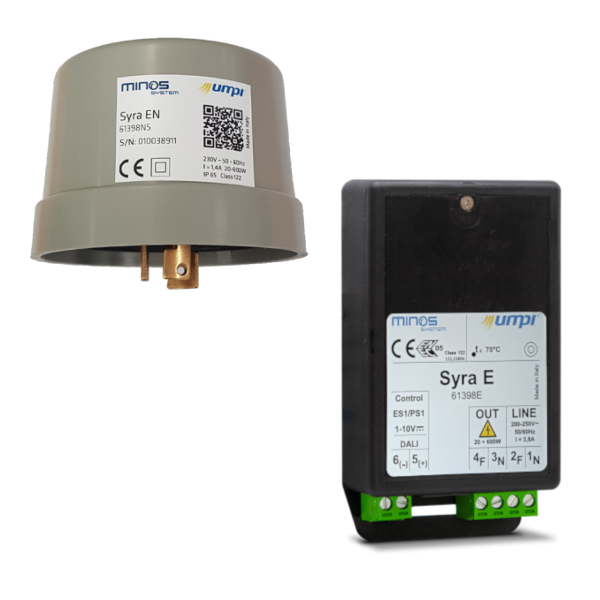

Los módulos Ei-led y Syra-E son de dimensiones muy compactas y caben casi siempre dentro de cualquier luminaria.   Ei-led tiene salida 1-10V pasiva.   Syra-E tiene salida 1-10V activa y DALI.

Syra-EN es el modelo para luminarias con socket NEMA.
Tiene salida 1-10V activa y DALI.


SISTEMA DE TELEGESTION POWERLINE PARA ARMARIOS QUE NO DISPONEN AÚN DE TELEGESTION:

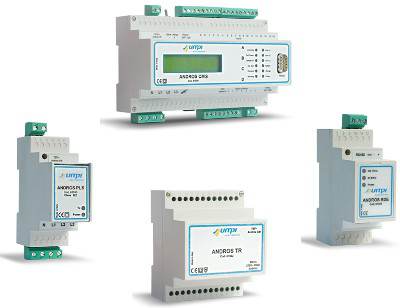

En el centro de mando se instala el Andros CMS con su alimentador (Andros TR), el interface de comunicación por Onda portadora (Andros PLS), los filtros (Phil 30, Phil 3x32 ó o Phil 63) y el interface de comunicación con el centro de control (módem 3G, ó módem IP).


Andros CMS Es la unidad principal del sistema, contiene toda la programación de las maniobras del cuadro y lamparas.
Andros TR-30-15 Es el módulo alimentador de los equipos del cuadro.
Andros PLS Es la unidad de PowerLine. Envía y recibe comandos e información de las unidades SYRA instaladas en cada punto de luz. Utiliza la red eléctrica existente, no se necesita ningún cableado adicional.
Andros RDE Es un interface y unidad de memoria para enlazar los vatímetros con Andros CMS.

Funciones principales:

Lleva incorporado un reloj astronómico que calcula la curva solar real en base a las coordenadas geográficas introducidas; a partir de esta curva patrón se pueden definir 3 horarios diferentes de encendido y apagado de la instalación al completo o sólo una parte de ella.
Es capaz de gestionar hasta 1022 lámparas por cada armario.
Dispone de memoria interna hasta 2048 eventos.
Gestiona los comandos de ON/OFF o de cambio de nivel del balasto en cada lámpara.
Dispone de 16 entradas digitales para controles externos. Cada una de estas entradas se puede asociar a un grupo de lámparas o a una salida de colector abierto.
Dispone de 1 salida de relé para encendido instalación.
Dispone de 6 salidas de colector abierto para asociar a relés y gestionar la conexión o desconexión de otros equipos.
Controles sobre la tensión de la red (fallo de red, sobre-tensión, soto-tensión).
Enlace electrónico con el módulo ANDROS RDE para obtener medidas analógicas.
Se le pueden programar hasta 3 números telefónicos diferentes para avisos de emergencia mediante mensajes SMS personalizables por el gestor. (requiere módem GSM conectado).
Permite dividir las lámparas asociadas hasta 15 grupos para poder hacer una gestión de encendido/apagado o reducción de flujo diferenciada.
Dispone de una batería interna que le proporciona una autonomía de entre 3 y 5 h.
Permite recoger los datos de vatímetros UMPI.

VATIMETROS COMPATIBLES:
WM21SD WM21
SISTEMA DE FILTRADO POWERLINE:

Para garantizar una buena comunicación entre el centro de mando y los puntos de luz, es imprescindible que la red eléctrica este limpia, es decir, sin disturbios. Para ello es necesario instalar los filtros monofásicos ó o trifásicos PHIL, cuyas funciones son:

  • Reducen las perturbaciones que vienen de la red de alimentación y que afectan al correcto funcionamiento de la instalación.
  • Evitan que la señal powerline se propague en zonas no deseadas.
  • Filtran cargas capacitivas para prevenir que la señal PowerLine se derive por ellas.
En instalaciones trifásicas es necesario instalar un transmisor Andors PLS por cada 3 filtros monofásicos ó uno por cada filto trifásico 3x32. Disponemos de filtros 30A, 63A y 3x32A
  • CAP3 - Es un filtro capacitivo. Su función es aumentar el efecto de los Phil, derivando a neutro cualquier perturbación.

Phil 2S (6A)
Se utiliza para filtrar cargas que derivan de puntos de luz (marquesinas, parquímetros, cabinas telefónicas, etc.)
Phil 30A
Instalación en cabecera para cuadros de hasta 30A por fase o en las salidas para cuadros que requieran mas de una unidad PowerLine Andros PLS.

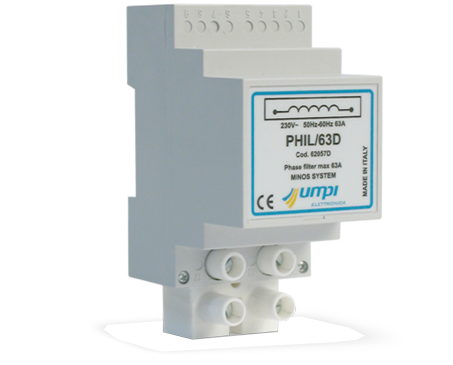

Phil 63A
Instalación en cabecera para cuadros de hasta 63A por fase o en las salidas para cuadros que requieran mas de una unidad PowerLine Andros PLS.
Phil 3x32A
Instalación en cabecera para cuadros de hasta 32A por fase o en las salidas para cuadros que requieran mas de una unidad PowerLine Andros PLS.
CAP 3
Es un filtro capacitivo. Su función es aumentar el efecto de los Phil, derivando a neutro cualquier perturbación.

SERVIDOR WEB EXCLUSIVO:



  • Server IOS es el servidor central que contiene el software de gestión y controla hasta 100 cuadros equipados con Andros CMS.
  • El servidor comunica de forma automática con los cuadros una vez al día o en la periodicidad que se desee.
También podemos comunicar de forma manual en cualquier momento para descargar estado de lámparas/ eventos/ histórico de maniobras/ lecturas de vatímetro y en general toda la información y datos que se registran.
  • Este servidor es de uso exclusivo para la telegestión del alumbrado.
  • El Server IOS dispone de una tarjeta de red TCP/IP, lo que lo hace accesible prácticamente desde cualquier dispositivo que disponga de un software navegador de Internet.
  • El acceso al software y por tanto a la visualización y programación de la instalación está protegido, siendo necesario un nombre de usuario y una contraseña.
  • Para cada servidor se pueden definir diferentes niveles de usuario, desde el usuario maestro con capacidad total, hasta un simple nivel de sólo lectura.

  • Server IOS Puede suministrarse en maquina física de una unidad rack o instalable en un data center.

Catálogo telegestión alumbrado público Powerline
Minos System

Punto de luz

Andros



Software

Kits telegestión alumbradro


EN EL PUNTO DE LUZ
Dispositivos para el control bidireccional de la luminaria, todos los modelos.
EN EL CENTRO DE MANDO
Módulos de comando, control, alimentación y transmisión de PowerLine.
SOFTWARE
Sofware de gestión Minos-X para la visualización de todos los eventos referentes a los armarios y lámparas controladas por el sistema.
KITS DE TELEGESTIÓN
Kits completos y esquemas de conexionado para el centro de mando.
