S.A.T.A.

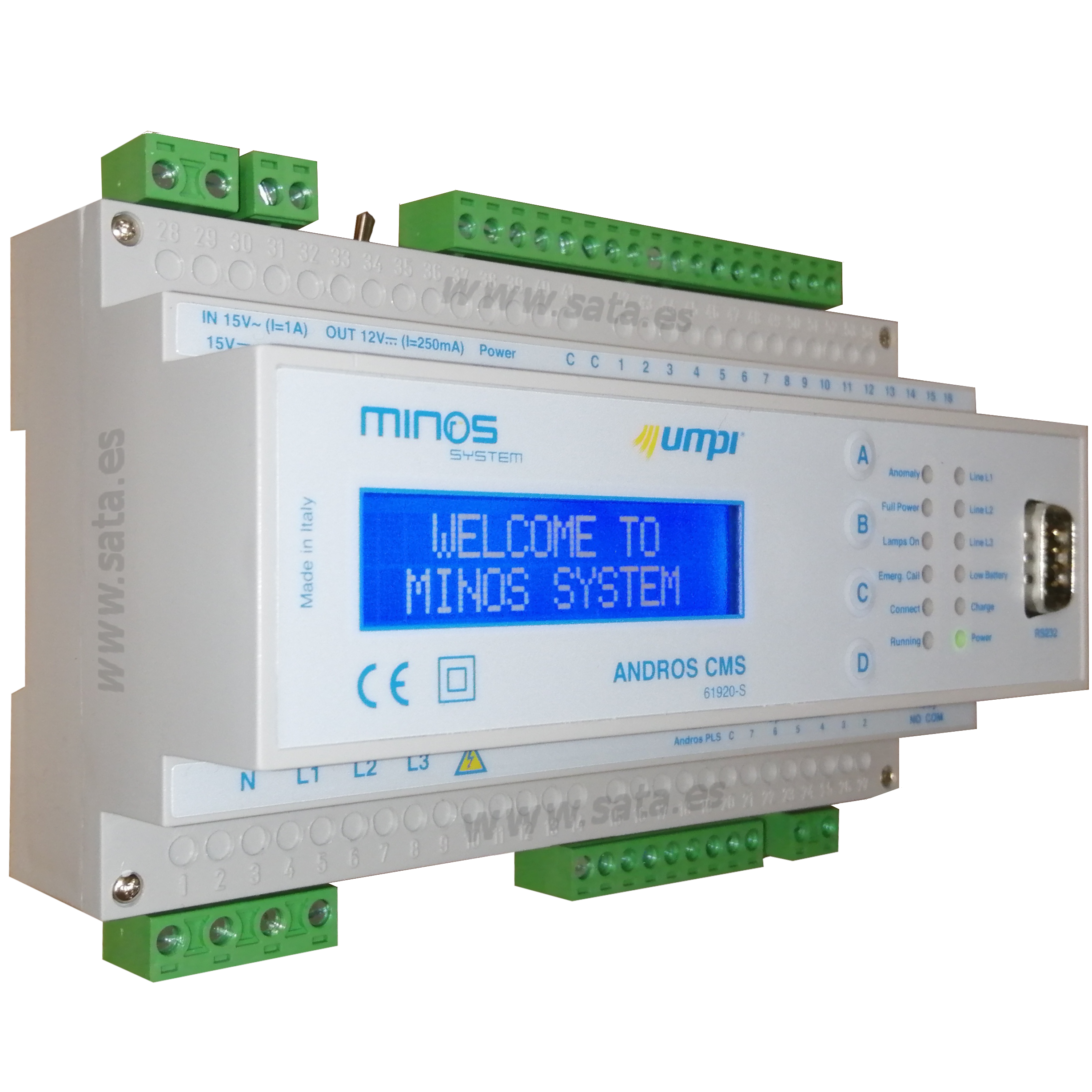

Andros CMS

Andros CMS Es la unidad principal del sistema, contiene toda la programación de las maniobras del cuadro y control de lámparas.

Descripción Ficha técnica


Funciones
• ⇒ Control de tensión trifásica con aviso de fallo en alguna fase y control estado/carga de la batería.
• ⇒ Control de eventos a nivel armario con aviso de activación/desactivación de las entradas, presencia de tensión, anomaía en algún módulo conectado.
• ⇒ Envío de comandos a los SYRA de ON/OFF y reducción de flujo.
• ⇒ 1 relé + 6 salidas de colector abierto.
• ⇒ Envía SMS para los eventos seleccionados.
• ⇒ Múltiples combinaciones de encendido/apagado/regulación utilizando el reloj astronómico de 3 canales y los 32 programas semanales.
• ⇒ Gestión de 1022 módulos de punto de luz (syra)
• ⇒ Hasta 15 grupos de syra aunque no estén en la misma salida del cuadro.
• ⇒ Visualización en el display de: fecha, hora, día de la semana, estado y nivel de señal de respuesta de los puntos de luz, estado de las entradas, salidas, y grupos de lamparas.
• ⇒ Puerto para conectar hasta 15 vatímetros WM21S y/o central meteorológica. (es necesario el Andros RDE)
• ⇒ Gestiona hasta 15 Andros PLS
• ⇒ Comunicación via RS232, TCP/IP o GSM.
• ⇒ batería recargable


Instalación
•  En armario eléctrico



• Alimentación: 15V ac/dc
• Consumo del dispositivo:  3W (10VA)
• Corriente: 70mA @ 10,4V~
• 16 Entradas optoacopladas libres de tensión
• 6 Saliadas colector abierto 12Vcc 20mA
• 1 Salida de relé NA 230V~ 3A
• 1 Salida para conectar al bus de los AndrosPLS 12V 3Va
• 1 Salida 12Vdc para conectar cargas de hasta 250mA Max
• Aislamineto eléctrico: Classe II (doble alislamiento)
• Grado de protección: IP20
• Dimensiones: 9 módulos DIN
• Peso: 650 gr
