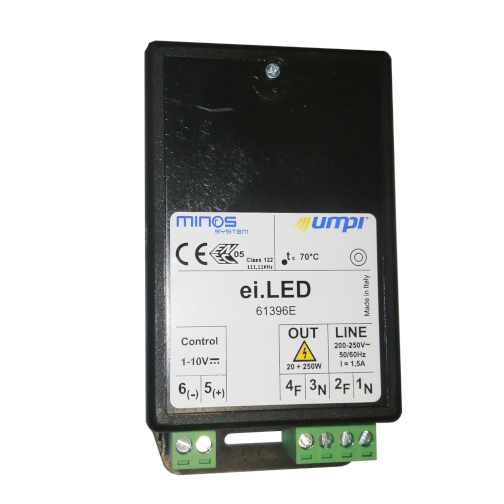

ei.LED

ei.LED es un dispositivo low-cost para el telecontrol y la telegestión de luminarias de Led

ei.LED utiliza comunicación PowerLine. Monitoriza los parámetros principales de cada punto de luz: corriente, tensión, potencia activa, factor de potencia, energía consumida, temperatura de dispositivo y estado de la lámpara. Umbral de avería programable. Tiene contol 1-10V para la regulación de drivers electrónicos y detecta si la regulación no esta funcionando. Puede trabajar de forma autónoma con 3 cambios de dimming pre-programados, ya sea contando desde el encendido o por detección de medianoche

Descripción Ficha técnica


Comunicación

•  PowerLine sobre la linea de alimentación

Características
• Detección precisa de averia con umbral programable.
• Detección de regulacón no funciona.
• Lectura de V, A, W, Cosφ, kWh, y T°C.
• Comando de redución. 15 nivles
• Detección de fallo de fusible.
• Relé ON-OFF.
• Autodetección de la potencia de la lampara.

Instalación
•  En luminarias de alumbrado público

Accesorios

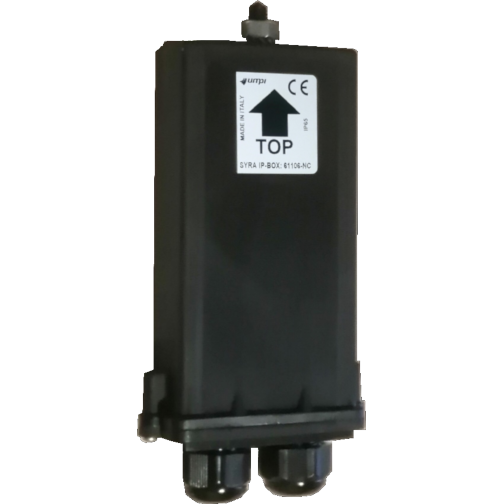

•  IP-Box Caja IP65 para Syra E o ei.LED




• Alimentación: 230V~ ±10% 50Hz-60Hz
• Tensión minima de alimentación: 150V~
• Protección contra sobretensiones: 400V~
• Consumo del dispositivo:  0,40W @230V~
• Rango de potencias:  5W min. 250W max.
• Corriente máx:  1,5A @230V
• Carga máx.  en el puerto de regulación: (*)
  con driver 1-10V pasivo:   5mA
• Precisión lectura corriente:  ± 2%
• Encapsulado:   Nyryl classe V2 (AL94) negro
• Temperatura de funcionamiento:   -10°C :  +65°C @ 90 % max U.R.
• Temperatura límite Tc:  70°C
• Aislamiento electrico:   Classe II
• Grado de proteción:    IP20
• Dimensiones:  57 x 90 x 23 mm
• Peso aproximado:   105 g
• Conexionado:
   Una regleta enchufable de 4 polos a linea eléctrica y a lampara
   Una regleta enchufable de 2 polos al puerto de regulación


  (*) Cable de conexionado al puerto de regulación 1-10V
   Sección mínima: 2x0,75mm²
   Longitud máxima: 30 metros
