Andros PLR

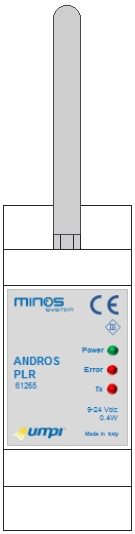

Andros PLR es un módem de comunicación inalámbrica con protocolo de radio LoRa de 868Mhz (LoRaWAN opcional, ZigBee de 2.4GHz, 433MHz, 169MHz) para controlar / gestionar los módulos SYRA RE presentes en el nivel del punto de luz. Se conecta a los módulos de la central mediante un conector lateral rápido con protocolo de comunicación CAN-bus.

Descripción Ficha técnica


Comunicación
•  Radio LoRA 868Mhz



opcional
• LoRaWAN, 2.4GHz ZigBee, 433MHz, 169MHz



Led
• 1 led verde = “power”
• 1 led rojo = “error”
• 1 led rojo = “Tx”


Instalación
•  En armario eléctrico


• Alimentación: 12Vdc ±10%
• Corriente: 40ma @12Vdc
• Consumo del dispositivo:  0,5W
• Encapsulado:   Policarbonato color negro humo
• Temperatura de funcionamiento:   -10°C :  +55°C; H.R. 45%-90%max
• Aislamiento electrico:   Classe III (sistemas a muy baja tensión)
• Grado de proteción:    IP20
• Dimensiones:   Ø 35.5 x 90 x 70 2 módulos DIN
• Peso aproximado:   100g
• Conexiones:
  1 Puerto RS485 (opcional)
  1 Conector SMA-F para antena 2G/3G
  1 Puerto CAN-bus


• Conexión CAN Bus Local:
  1 Regleta Hembra 4 polos paso 5mm (corriente máxima 2A)


• Conexión RS485 (opcional):
  1 Regleta extraible 3 polos paso 5mm (sección máxima cable 2.5mm2)


• Conexión Antena:1 Conector SMA-F
